Teoria: CORRENT CONTINU



Electricitat: moviment dels electrons.

Dos tipus de corrent elèctric:

• Corrent Altern (AC)

• Corrent Continu (DC)



Corrent ALTERN (AC)

En aquest tipus de corrent, els electrons vibren a través del connector, no es mouen d'un espai determinat on només vibren. Es treballa amb voltatges de 220V, 240V, 380V i 400V.

L'electricitat es transporta per les xarxes elèctriques que tenen 4 cables: 3 en paral·lel i un que va per sobre. Els tres que van en paral·lel es diuen fases (R, S i T) i el de dalt és el neutre. Per aconseguir els diferents voltatges: R + Neutre = 220V, S + T = 400v.



Corrent CONTINU (DC)

En aquest corrent, els electrons es desplacen a través del connector i van avançant. És propi de les piles, bateries, fonts d'alimentació... Treballen amb voltatges petits: 12V (Cotxe), 24V (Camió), 5V (Electrónica)...



LLEIS ELÉCTRIQUES DE CC - DC

Llei d'Ohm: V = I x R

• Voltatge/Tensió: capacitat que té la pila per fer moure els electrons, força amb què els fa moure. Unitats: [V]

• Intensitat: quantitat d'electrons que passen per un punt. Unitats: [A]

• Resistència: fre que posem a la circulació dels electrons, han de fer un treball. Unitats: [Ω]



Llei de la Potència: P = V x I

• Potència: força amb què fa moure per quantitat d'electrons que mou. Unitats: [W]

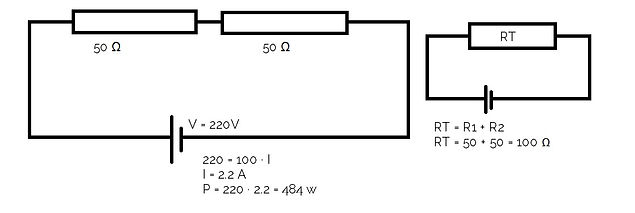

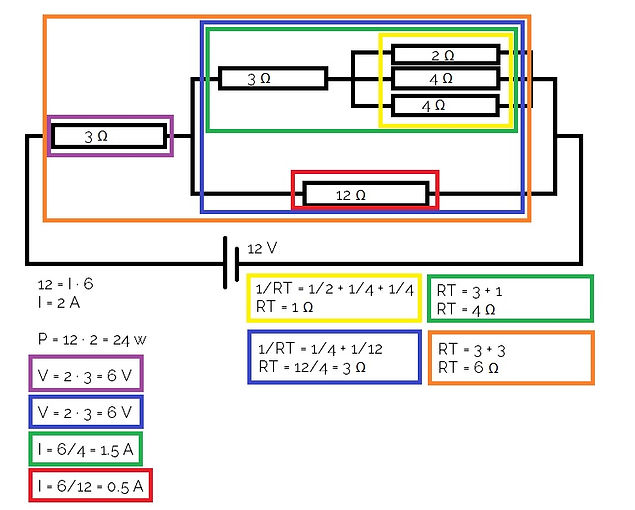

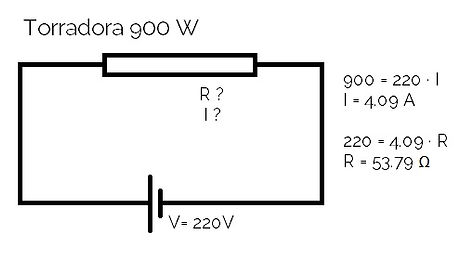

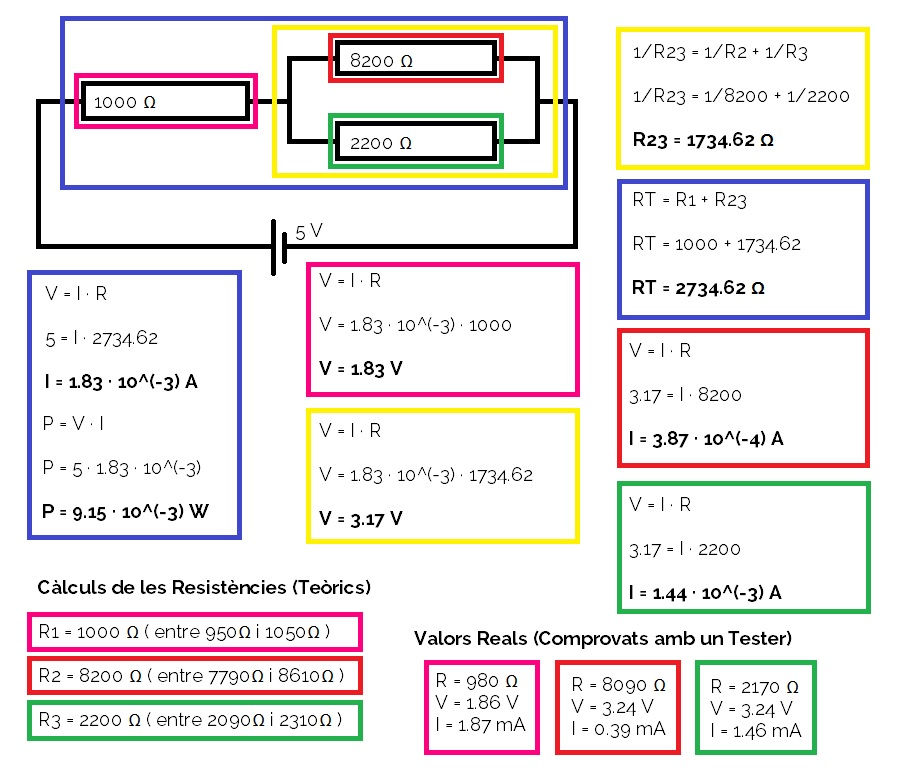

CÀLCUL DE CIRCUITS ELÈCTRICS
