P3: ELECTROPNEUMÀTICA

La pneumàtica és una secció de la tecnologia que tracta l'estudi i l'aplicació de gasos pressuritzats com a fluids transmissors d'energia per a produir moviment mecànic.

L'aire –un dels gasos pressuritzats més utilitzats– és un fluid compressible, és a dir, varia el seu volum en funció de la pressió i la temperatura. Si s'aplica una energia per a augmentar la pressió l'aire redueix el seu volum, i llavors aquesta energia acumulada pot retornar quan se'l permet expandir, segons la llei dels gasos ideals. Quan es fa servir l'aire com a gas pressuritzat s'anomena aire comprimit.

Els sistemes pneumàtics es fan servir a bastament en la indústria; les fàbriques solen estar equipades amb sistemes d'aire comprimit o gasos inerts comprimits. Aquest tipus de sistemes són útils perquè un compressor elèctric central que dóna energia a cilindres i d'altres aparells pneumàtics mitjançant electrovàlvules és capaç de proveir energia de moviment de manera més barata, segura, flexible i fiable que altres tipus d'aparells com motors elèctrics i actuadors. Un altre avantatge d'aquestes tècniques és la poca quantitat d'energia que es perd en l'accionament dels mecanismes, és a dir, el seu rendiment és bastant alt.

INTRODUCCIÓ

Utilitza el menú de l'esquerra per desplaçar-te més fàcilment per la pàgina!

1. Introducció

ESTRUCTURA DEL CIRCUIT

Principalment, tots els sistemes pneumàtics estan compostos dels següents elements:

Conjunt de tractament d'aire (compressor, refrigerant, dipòsit, filtre, lubrificant i regulador de pressió).
Vàlvules de distribució (per exemple, una vàlvula 5/2, és a dir, de 5 entrades i sortides i 2 posicions)

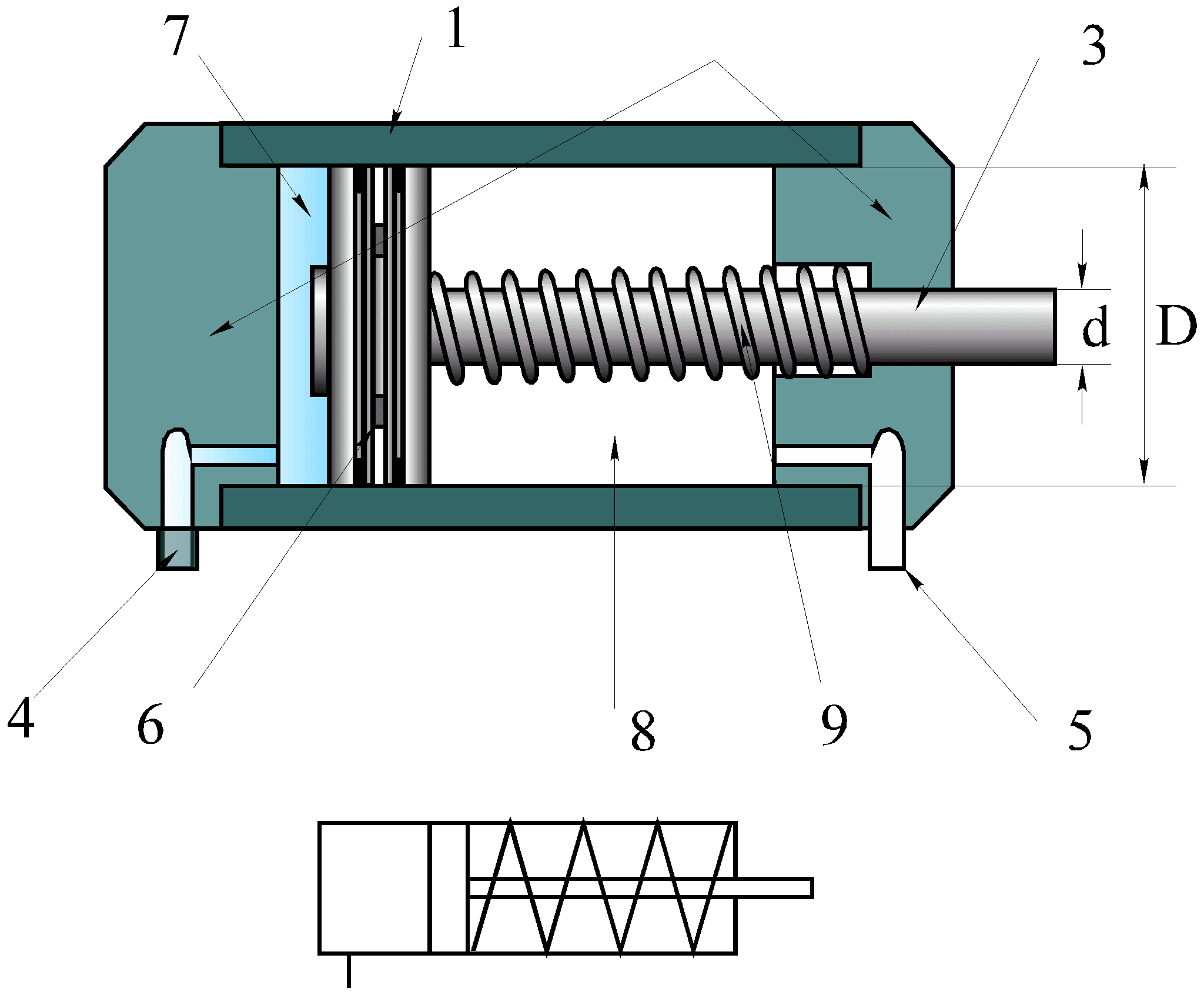

Actuadors pneumàtics: cilindres (de simple o doble efecte), actuadors de gir, motors pneumàtics, etc.
Elements de control i regulació: reguladors de pressió, vàlvules distribuïdores tipus OR o AND, vàlvules antiretorn, detectors de rodet, detectors magnètics, etc. En el cas de l'electropneumàtica, aquests elements poden ser elèctrics.

1.1 Estructura del Circuit

COMANDAMENTS

Els comandaments pneumàtics estan constituïts per elements de senyalització, elements de comandament i una aportació de treball. Els elements de senyalització i comandament modulen les fases de treball dels elements de treball i es denominen vàlvules.

Les vàlvules en termes generals, tenen les següents missions:

Distribuir el fluid
Regular el cabal
Regular la pressió

Les vàlvules són elements que ordenen o regulen la posada en marxa, l'aturada i la direcció, així com la pressió o el cabal del fluid enviat pel compressor o emmagatzemat en un dipòsit.

Segons la seva funció les vàlvules es subdivideixen en 5 grups:
